技術說明

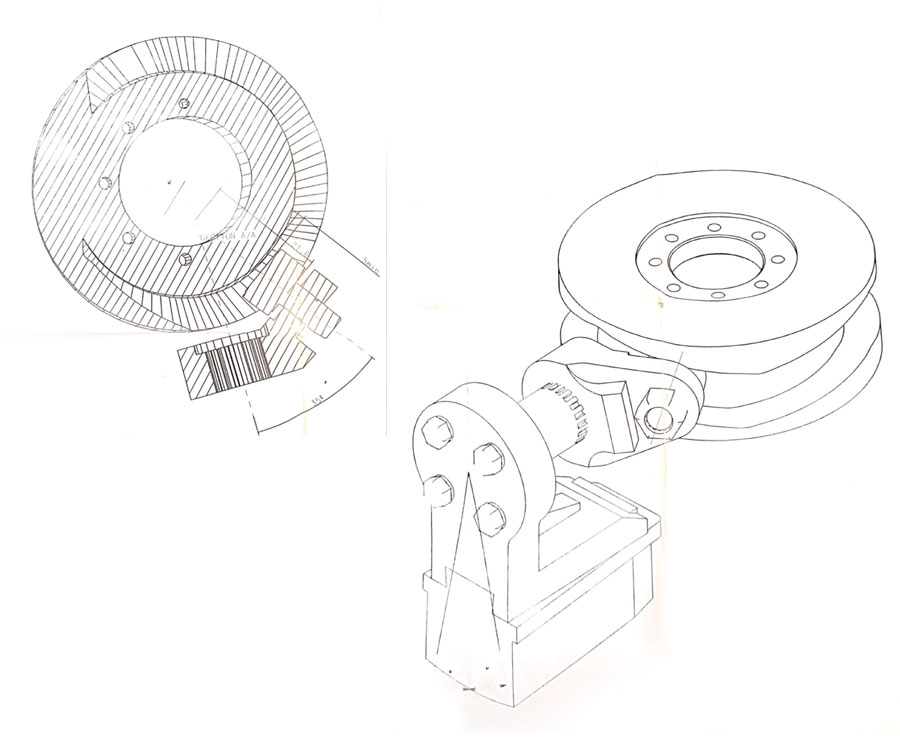

球形凸輪可以被認為是圓柱凸輪的發展和優化。在下面的圖片中，示意性地顯示了圓柱（圖 1）和球錐凸輪（圖 2）的功能原理。

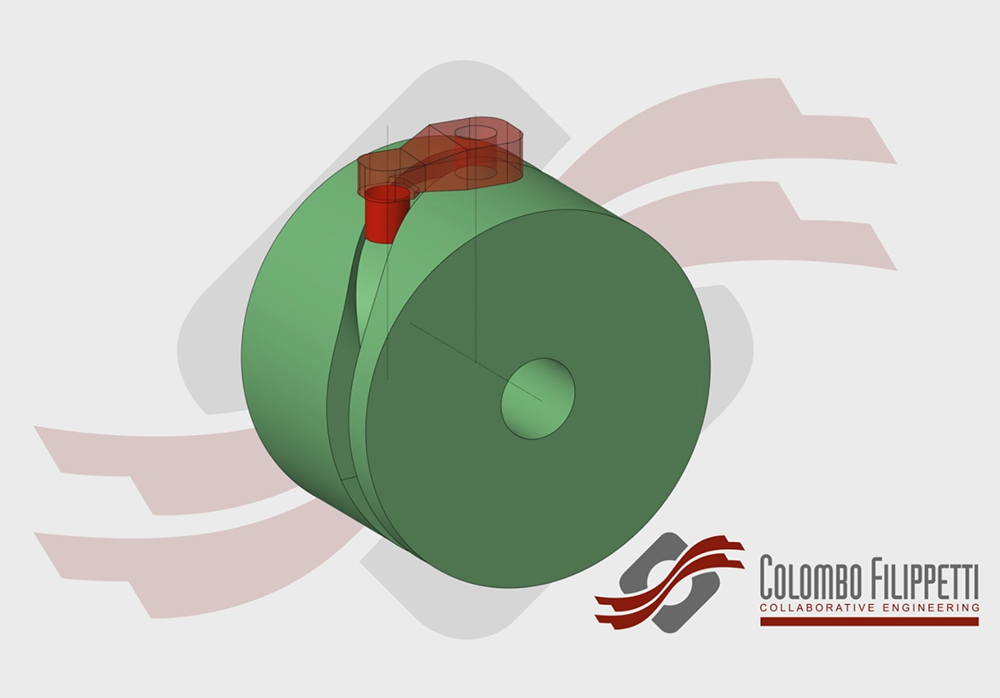

圖。1

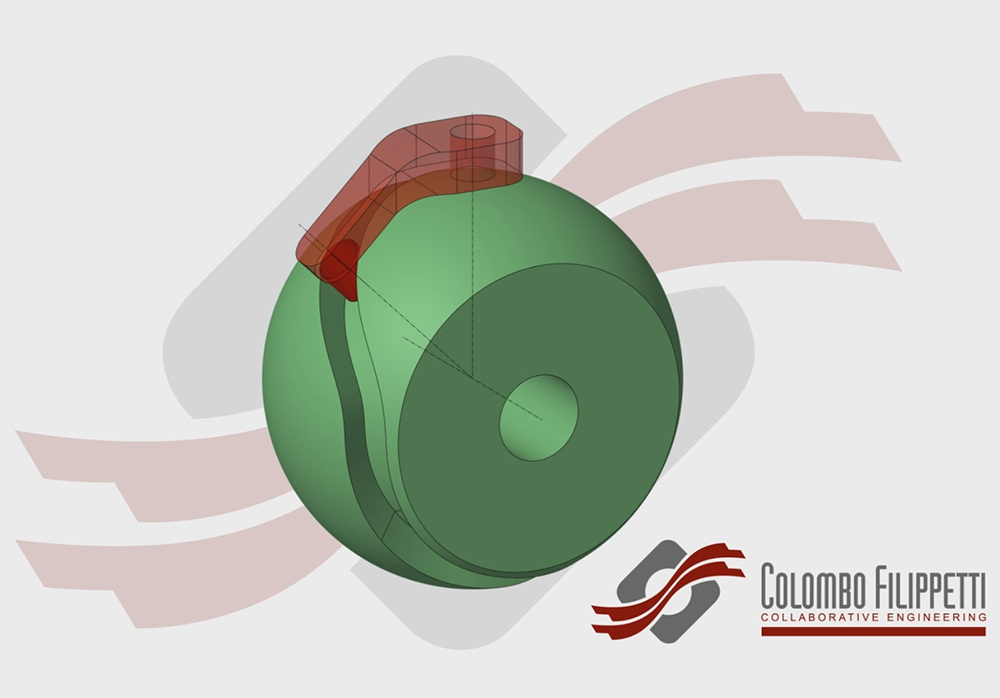

圖2

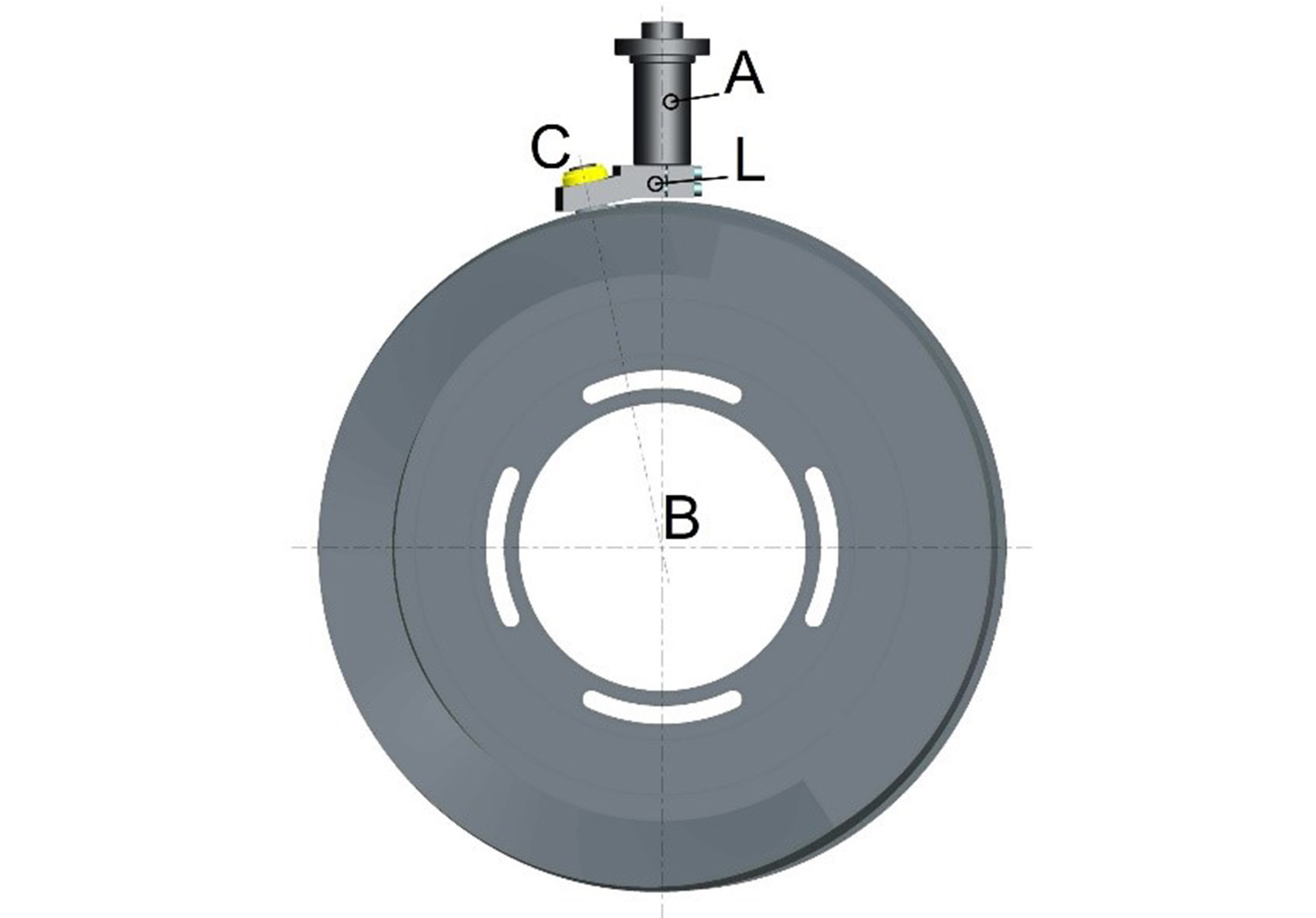

球形凸輪和圓柱凸輪之間的基本區別在于從動輪 (C) 中從動輪的方向。在圓柱凸輪中，從動軸平行于輸出旋轉軸，而在球錐凸輪中，從動軸 (C) 將始終通過凸輪旋轉軸 (B) 和輸出旋轉軸 (A) 之間的交點

在球形凸輪中，與常用的圓柱凸輪不同，從動件和凸輪輪廓之間的接觸面是恒定的，使用從動件的整個高度。在圓柱凸輪中，接觸面的高度在旋轉過程中會發生變化。為此，工程師必須增加圓柱凸輪的直徑以獲得更好的接觸，但會降低機器的緊湊性和速度。

凸輪輪廓和從動件之間的接觸不會產生任何軸向滑動運動，因此摩擦降低，并且：? 效率提高? 可靠性提高? 使用壽命延長? 運行速度提高? 維護減少

球錐凸輪的典型應用

球形凸輪可用于在兩條傳輸線之間傳輸對象并重新定向它們。輸出從動輪由機器驅動器拖動并圍繞固定的球形凸輪旋轉，而從動桿的杠桿則根據凸輪輪廓的運動規律圍繞其軸擺動。拖動迫使從動輪滿足拾取和姿勢位置，凸輪輪廓旋轉對象。
在下面的視頻中，球形凸輪顯示了移動和重新定向衛生巾。

球形凸輪還可用于移動大理石、花崗巖和瓷磚的拋光頭。

好處

由于從動件中的摩擦減少，球面凸輪的使用允許開發更緊湊、更快的系統，并具有更高的效率。

定制

使用球形凸輪，可以在外圓周上放置可變數量的從動桿。追隨者的最大數量取決于他們的形狀和尺寸。球形凸輪允許將隨動桿配置在相對于隨動輪軸的“向前”或“向后”位置。當配置為“向后”時，隨動桿的旋轉方向與“向前”相反。

可以將隨動桿的“向前”和下一個“向后”定位，以獲取以相反方向放置的零件，同時以相同的方向拾取。在視頻 1 和 2 中，顯示了“僅向前”和“向前-向后”配置。使用的組件是一樣的，只是裝配不同。

專利

INMAN Srl 擁有以下關于球面凸輪的
專利：國際專利號 PCT/IB2013/000639
國家專利：歐洲專利號 13724865.4 - 美國，號 14/783167 - CINA，號 2013800755217。
